             Význam smerníc ATEX sa dostáva do pozornosti z dôvodu uplatňovania horľavých chladív v chladiacich okruhoch.

Sú dve ATEX smernice:

  1. ATEX “Pracovisko” Smernica 1999/92/EC o bezpečnosti zamestnancov pri práci v atmosfére s rizikom výbuchu.
  2. ATEX “Zariadenia” Smernica 2014/34/EU o bezpečnosti zariadení používaných vo výbušnej atmosfére.



  • ATEX “Pracovisko” Smernica je zvyčajne implementovaná cez národnú legislatívu všeobecne podľa nezáväzného sprievodcu o správnej prevádzkovej praxi na implementovanie Smernice 1999/92/EC "ATEX" (výbušná atmosféra)”. Národná legislatíva by mala byť relevantná pri servise systémov s horľavými chladivami, keďže chyby pri používaných postupoch môžu viesť k vytvoreniu horľavej atmosféry. Všimnite si, že ATEX považuje všetky horľavé chladivá ako výbušné, to znamená, nie je rozdiel medzi A2L a A3 chladivami.



  • ATEX “Zariadenia” Smernica je štandardná smernica o bezpečnosti výrobkov, ktorá obsahuje minimum požiadaviek na zariadenia, ktoré sú používané v ATEX zóne. ATEX rozlišuje tri zóny pre plyny (0, 1, 2):



  • Zóna 0 je miesto, v ktorom výbušná atmosféra je neustále prítomná alebo na dlhé obdobie alebo často;
  • Zóna 1 je miesto, v ktorom výbušná atmosféra pravdepodobne vznikne príležitostne v normálnej prevádzke;
  • Zóna 2 je miesto, v ktorom výbušná atmosféra pravdepodobne nevznikne v normálnej prevádzke, ak však nastane, bude trvať len krátky čas.

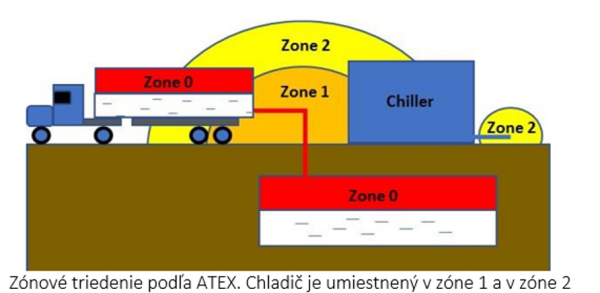

Je zrejmé, že väčšina chladiacich systémov nie je inštalovaná v ATEX zóne 0-1. V prípade, že systém s komponentmi uvažovanými v tomto sprievodcovi je inštalovaný v ATEX zóne napríklad v chemickom závode, potom konštruktér/projektant musí zaistiť ATEX schválenie na systém. Takýto systém môže obsahovať niekoľko nie-ATEX schválených komponentov, na niektoré kritické komponenty však môžu byť vyžadované  certifikáty, podľa obrázku.



Chladiace systémy sú vo všeobecnosti tesné

Spoje medzi časťami obsahujúcimi chladivo sú ”trvalo technicky tesné” tak ako to je definované v EN 1127-1:2011. To znamená, že spoje a komponenty nie sú považované za časti spôsobujúce vznik horľavej atmosféry, a preto nespôsobujú vznik ATEX zóny a preto ani chladiace systémy nespôsobujú vznik  ATEX zón.



V strojovniach použitím detektorov úniku sa presadzuje koncept “trvalo technicky tesné” keďže detektory monitorujú tesnosť spojov. Ak únik je detekovaný, tak je zistený už na úrovni nie vyššej ako 25 % z LFL a všetky komponenty so zdrojom zapálenia sú vypnuté podľa bezpečnostných noriem.

Sú dve výnimky, kde ATEX zóna je definovaná:



1.     Ak výrobca systému definuje časť inštalácie ako ATEX zónu vzhľadom na požiadavky, podmienky miesta inštalácie. Potom výrobca systému a inštalatéri sú žiadaní zaistiť, aby všetky komponenty v tejto zóne mali zodpovedajúce schválenie. Bezpečnostné normy vyžadujú, aby výtlačná rúrka s výfukom z bezpečnostných ventilov chladiacich systémov viedla na bezpečné miesto.  Niektorí výrobcovia chladiacich systémov sa rozhodnú  definovať takéto miesto bezpečného výfuku ako ATEX zónu 2.  Nie je bežné umiestniť nejaký komponent do tejto oblasti.

2.     Pri servise takéhoto systému existuje riziko horľavej atmosféry a táto situácia normálne vedie servisných technikov definovať miesto servisu ako  ATEX zónu 2. Ak je miesto servisu takto označené, servisné náradie, zariadenia, ktoré ostanú elektricky pripojené musia byť schválené do ATEX zóny 2. Príkladom sú núdzové osvetlenie, alarmy, detektory plynu a núdzové vetranie v strojovni. Správna prax pre všetky servisné situácie je, že servisní pracovníci majú nosiť tiež prenosné detektory plynu, a tieto musia byť odsúhlasené pre  ATEX zónu 2.



V iných prípadoch, bezpečnostné normy používajú koncept blízky ATEX, a často ich ustanovenia zodpovedajú, sú harmonizované s ATEX.

 Napríklad bezpečnostné normy vyžadujú, aby všetky komponenty, ktoré ostanú pod napätím, elektricky poháňané v strojovni po zistení úniku, aby boli  bez zdroja zapálenia. Jedna možnosť je, aby boli schválené pre ATEX zónu 2, iná možnosť je vyhovieť ustanoveniam v norme EN 60079-15 ktorá je harmonizovaná s ATEX smernicou na zariadenia. V praxi takéto komponenty sú núdzové osvetlenie, alarmy, detektory plynov, núdzové vetranie, pretože tieto musia ostať elektricky pripojené z bezpečnostných dôvodov. Zhodne tieto isté komponenty zostávajú elektricky pripojené pri servise, opravách a zahŕňajú detektory, časti, ktoré zaisťujú koncept “ trvalo technicky tesné”.
